O PCB para iluminação LED é algo que quase ninguém vê, mas que faz toda a diferença no desempenho das luminárias que possuem o mesmo componente de emissão de luz.
Quando se pensa em eficiência e durabilidade em sistemas LED, o destaque normalmente recai sobre os chips, drivers ou lentes. Mas há um componente fundamental que opera silenciosamente por trás de tudo: a placa de circuito impresso (PCB).
Muito além de uma base para montagem, o PCB é decisivo na dissipação de calor, na estabilidade elétrica e até na uniformidade da luz. Uma especificação mal dimensionada pode gerar perdas significativas de desempenho, reduzir a vida útil da luminária e aumentar a frequência de falhas e manutenção.
Trata-se de um risco especialmente alto em aplicações industriais e urbanas, onde o acesso é difícil e os custos de manutenção são elevados. A escolha do PCB certo pode ser a diferença entre um sistema confiável e outro que exige substituições constantes.
Entender os tipos de placas mais comuns, como variações de espessura de cobre, materiais e número de camadas é fundamental em projetos de iluminação LED. Esses fatores impactam diretamente no resultado final e na longevidade.
O que é um PCB e qual sua função na iluminação LED?

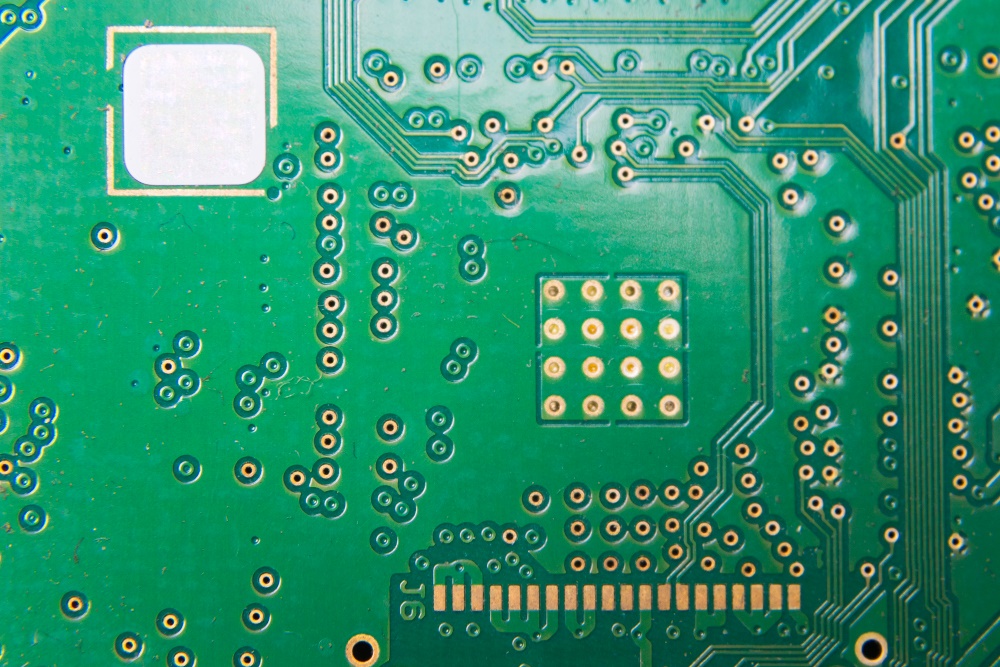

O PCB (Printed Circuit Board), ou placa de circuito impresso, é a base física sobre a qual todos os componentes de uma luminária LED são montados. Ele conecta eletricamente os componentes do sistema — como os LEDs, drivers e sensores — e ao mesmo tempo serve como estrutura mecânica e interface de dissipação térmica.
Em aplicações de iluminação com placa de LED, o PCB tem um papel crucial não apenas na condução da corrente elétrica, mas também no controle da temperatura. É ele que transfere o calor gerado pelo chip até o dissipador, garantindo o equilíbrio térmico necessário para a estabilidade e durabilidade do sistema.
A estrutura do PCB para iluminação
- Camada dielétrica: isola eletricamente o circuito condutor da base metálica, mas precisa ter boa condutividade térmica para facilitar a troca de calor.
- Camada de cobre: é por onde passa a corrente elétrica que alimenta os LEDs e demais componentes. Sua espessura influencia diretamente na capacidade de corrente e no aquecimento.
- Base metálica (em alumínio ou outro material): atua como um mini dissipador de calor, conduzindo a energia térmica para longe da fonte luminosa.
Ao projetar sistemas com placas para LED, é preciso analisar cuidadosamente o tipo de aplicação, a intensidade de corrente e o ambiente térmico envolvido. A performance começa pelo substrato.
Tipos de PCB para Iluminação LED e Implicações Técnicas
Principais Tipos de PCB Utilizados em Iluminação LED
| Tipo de PCB | Descrição | Aplicações Principais | Implicações Técnicas |

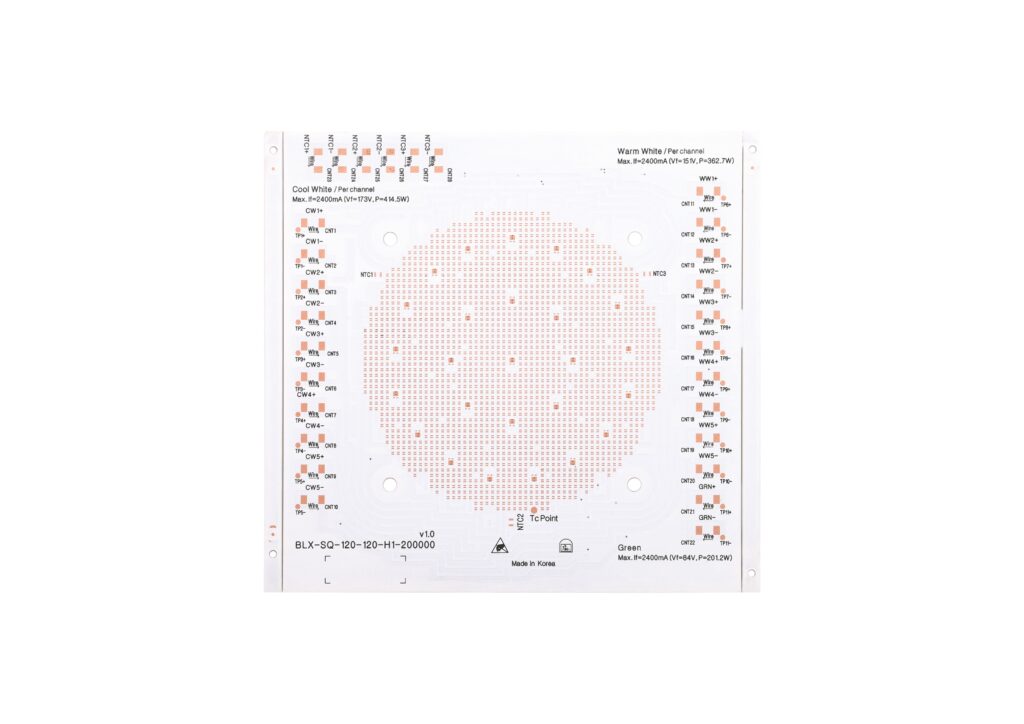

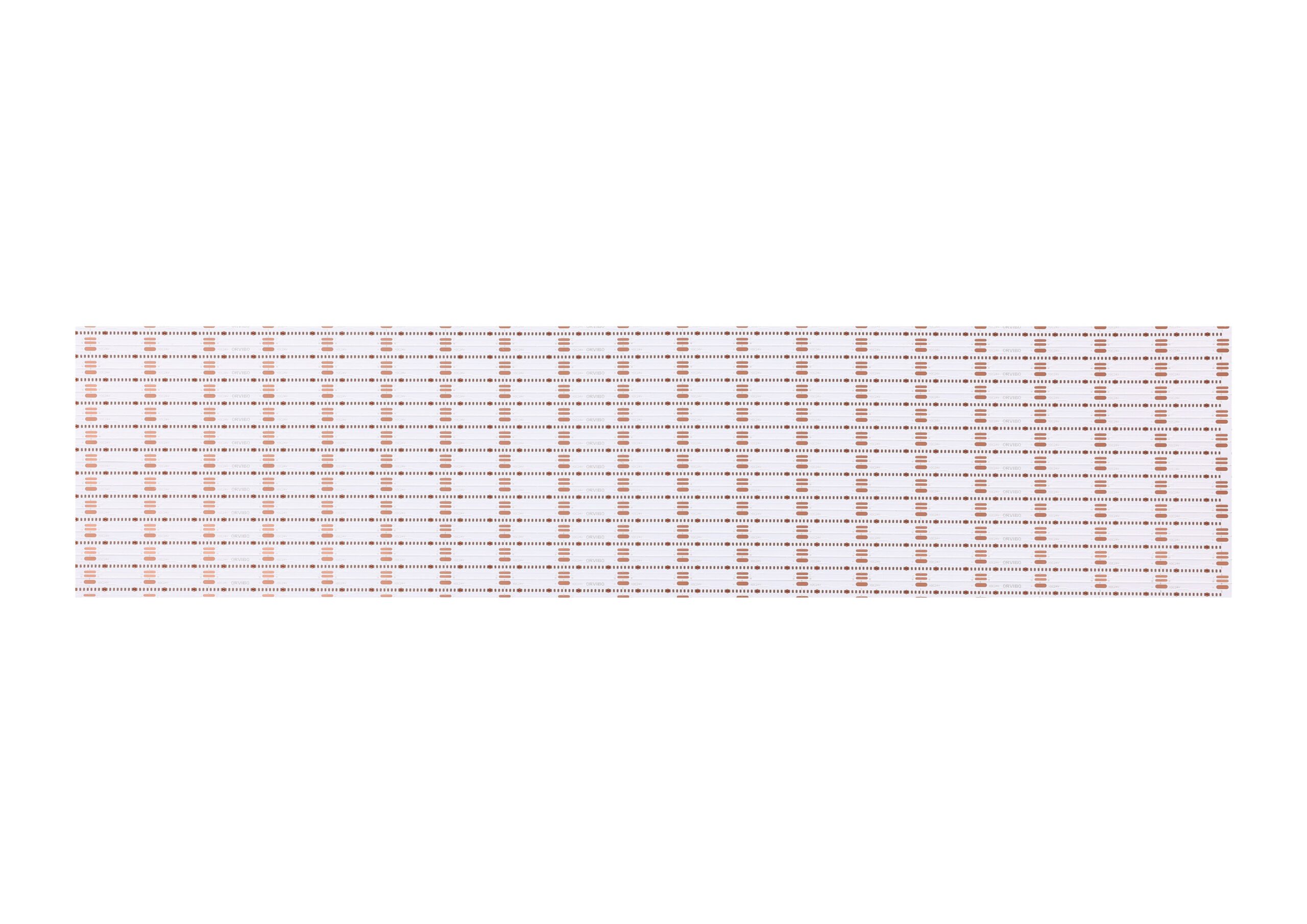

| PCB de Alumínio | Placa com núcleo de alumínio para alta dissipação térmica. | Luminárias com altas potências, refletores, painéis LED | Gerenciamento térmico excelente, maior durabilidade do LED |
| PCB Rígido | Feita com substrato rígido como fibra de vidro (FR-4). | Luminárias fixas, spots, plafons | Fácil fabricação, robustez, menor flexibilidade |
| PCB Flexível | Feita com material flexível como poliimida ou PET. | Fitas LED, layouts curvos/complexos | Permite design adaptável, montagem em superfícies irregulares |
| PCB de Dupla Face | Camadas condutivas em ambos os lados; permite maior densidade de circuitos. | Projetos compactos e de maior complexidade | Facilita circuitos mais complexos, uso eficiente do espaço |
| PCB Multicamadas | Múltiplas camadas condutoras intercaladas com isolantes. | Soluções avançadas, iluminação inteligente | Ideal para alta densidade de componentes, montagem SMD |
| PCB com Núcleo Metálico | Núcleo de metal (alumínio ou cobre); semelhante ao PCB de alumínio, mas também cobre ou ligas. | LEDs de alta potência industrial ou automotiva | Dissipação térmica superior, custo levemente mais elevado |
| PCB Cerâmico | Base em cerâmica com extrema condutividade térmica e isolamento elétrico. | LEDs de altíssima potência e precisão | Alta estabilidade térmica, maior custo, ideal para nichos |
Implicações Técnicas de Cada Tipo
Dissipação de Calor
A dissipação térmica é a principal consideração ao selecionar PCBs para LEDs, já que o calor excessivo reduz a eficiência e a vida útil do LED. PCBs com núcleo de alumínio, metálico ou cerâmico são escolhidas para aplicações de maior potência devido à sua capacidade superior de dissipar calor.
Integridade Mecânica
PCBs rígidas proporcionam estabilidade e resistência mecânica, sendo usadas em luminárias estacionárias. Já as PCBs flexíveis permitem designs adaptáveis e instalação em superfícies curvas ou aplicações portáteis, mas exigem cuidados extras no projeto elétrico e térmico.
Complexidade do Circuito
Projetos com maior densidade de LEDs ou funções inteligentes (dimerização, controles remotos, sensores) geralmente empregam PCBs de dupla face ou multicamadas para acomodar mais conexões elétricas, garantindo conectividade e controle eficientes.
Durabilidade e Vida Útil
O tipo de substrato influencia a robustez contra vibração, umidade e outros fatores ambientais. PCBs metálicos e cerâmicos destacam-se pela alta durabilidade em ambientes exigentes.
Considerações de Projeto
- Gerenciamento térmico: caminhos de dissipação eficazes como vias térmicas, dissipadores e substratos adequados prolongam a vida dos LEDs.
- Espessura dos trilhos de cobre: espessuras maiores reforçam a condutividade e a dissipação de calor, especialmente em PCBs flexíveis.
- Custo e aplicação: PCBs de alumínio têm custo inicial superior, mas reduzem manutenção a longo prazo devido ao aumento da vida útil dos LEDs.
- Efeitos ópticos e cor: temperatura excessiva pode alterar a cor dos LEDs, tornando essencial o controle térmico adequado.
A escolha do tipo de PCB para iluminação LED depende principalmente da necessidade de dissipação térmica, complexidade do projeto, formato físico e requisitos de durabilidade.
PCBs de alumínio e metálicos são amplamente preferidos em aplicações de alta potência e longa duração, enquanto PCBs flexíveis dominam soluções decorativas e de design inovador.
Rígidos e multicamadas são eleitos em projetos estacionários e inteligentes. A correta seleção e o projeto do PCB garantem máxima eficiência, longevidade e segurança nos sistemas de iluminação LED modernos.
O que avaliar na hora de escolher um PCB para LED
Escolher a placa de circuito impresso certa não se resume ao tipo de material. Espessura do cobre, número de camadas, acabamento da superfície e qualidade do dielétrico influenciam diretamente no desempenho térmico, na confiabilidade elétrica e na integração com o design óptico e mecânico.
Espessura do cobre
A espessura da camada de cobre determina a capacidade de condução elétrica e a dissipação de calor da placa.
- 1 oz (35 μm): padrão para aplicações gerais de LED.
- 2 oz (70 μm): mais robusto, usado em sistemas de maior corrente.
- 3 oz ou mais: indicado para altas potências e ambientes críticos.
A espessura ideal depende da potência dissipada, do layout térmico e da exigência de durabilidade.
Número de camadas
- Single layer (camada única): comum em PCBs de alumínio e FR-4 simples. Mais barato e fácil de produzir.
- Double layer ou Multilayer: permite distribuição mais eficiente de trilhas, melhor controle térmico e projetos mais compactos.
Quanto mais camadas, maior a complexidade, mas também maior a estabilidade e integração possível com drivers e sensores.
Acabamento da superfície (Surface Finish)
O acabamento afeta a soldabilidade, a resistência à oxidação e a performance elétrica.
- HASL (Hot Air Solder Leveling): comum e econômico, mas com superfície irregular.
- ENIG (Electroless Nickel/Immersion Gold): maior precisão, ideal para LEDs de alta densidade.
- OSP (Organic Solderability Preservative): ecológico e custo baixo, mas com menor durabilidade.
Para montagens automatizadas e LEDs COB, o ENIG costuma oferecer melhores resultados.
Material do dielétrico (no caso dos MCPCBs)
A camada isolante entre o metal base e o cobre impacta a condutividade térmica e a rigidez dielétrica.
- Condutividade térmica: quanto maior (acima de 1,0 W/mK), melhor a dissipação.
- Espessura: camadas mais finas oferecem menor resistência térmica, mas exigem maior controle de qualidade.
Um dielétrico mal especificado pode anular as vantagens de um bom núcleo metálico.
A performance começa onde poucos olham
Em projetos de iluminação LED, o desempenho não depende apenas da escolha do LED ou do driver. Ele começa, muitas vezes, onde poucos prestam atenção: no PCB.
Essa base técnica, invisível ao olhar final do usuário, é determinante para a eficiência luminosa, a dissipação de calor, a durabilidade da luminária e até mesmo os custos de manutenção a médio e longo prazo.
A decisão por um tipo de placa, seja de alumínio, cerâmica, multicamadas ou flexível, deve considerar o perfil do projeto, as condições do ambiente e os requisitos de estabilidade térmica. E mais: variáveis como espessura do cobre, qualidade do dielétrico e acabamento da superfície também merecem atenção cuidadosa.
Para quem busca eficiência real e longevidade em campo, a seleção correta do PCB não é detalhe, é estratégia de engenharia.
FAQ
1. Para que serve uma placa PCB?
Serve como base para os componentes eletrônicos, conduz energia e ajuda na dissipação de calor em sistemas como a iluminação LED.
2. Pode colocar LED na luz da placa?
Sim, o LED é fixado diretamente na placa, que precisa ter boas propriedades térmicas e elétricas para garantir o funcionamento correto.
3. O que é o PCB da tela?
É a placa de circuito que conecta os componentes da tela (como de um monitor ou celular), incluindo LED backlight e drivers.
4. O que é PCB principal?
É a placa principal de um dispositivo eletrônico, também chamada de placa-mãe, onde ficam os principais circuitos e conexões.5. Qual a melhor placa para iluminação LED?
Depende da aplicação, mas MCPCBs com núcleo metálico (alumínio ou cobre) são ideais para maior eficiência térmica e durabilidade.
