A base de praticamente todo equipamento eletrônico é a placa de circuito impresso, responsável por sustentar os componentes e garantir as conexões elétricas do sistema. Entre as diferentes tecnologias disponíveis, o PCB Rígido é uma das mais utilizadas na indústria por oferecer estabilidade estrutural, confiabilidade e facilidade de fabricação.
Mas dentro dessa categoria existem diferentes configurações de placa, cada uma adequada a determinados níveis de complexidade eletrônica. Neste artigo, você vai entender o que é PCB rígido, quais são os três tipos mais comuns, e em quais aplicações cada um deles é mais utilizado. Confira!
O que é PCB Rígido?

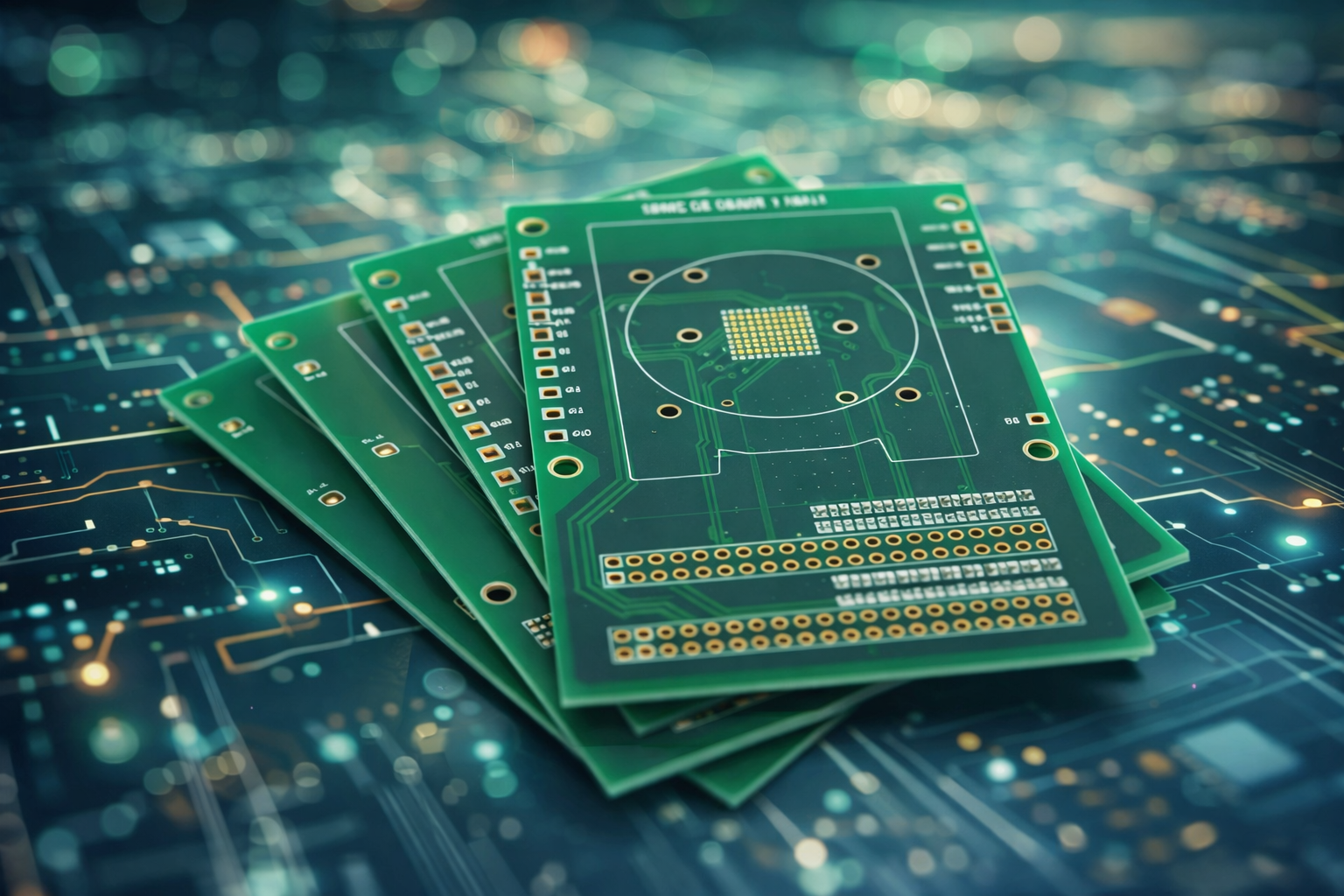

O PCB Rígido (Rigid Printed Circuit Board) é uma placa de circuito impresso fabricada sobre um substrato sólido, geralmente composto por fibra de vidro e resina epóxi (FR-4). Diferente das placas flexíveis, ele não permite dobragem ou curvatura, mantendo uma estrutura estável que garante suporte mecânico para os componentes eletrônicos.
Essa rigidez proporciona diversas vantagens para projetos eletrônicos, como estabilidade dimensional, boa dissipação térmica e facilidade de montagem automatizada. Por esse motivo, o PCB rígido é amplamente utilizado em dispositivos eletrônicos de consumo, equipamentos industriais, sistemas automotivos e soluções de iluminação eletrônica.
Tipos e aplicações de PCB Rígido
Dependendo da complexidade do circuito, essas placas podem ser fabricadas com diferentes números de camadas condutoras. As três configurações mais comuns são PCB de face única, PCB de dupla face e PCB multicamadas.
PCB rígido de face única
O PCB rígido de face única é a configuração mais simples entre os tipos de placa de circuito impresso. Nesse modelo, existe apenas uma camada de cobre condutor, localizada em um dos lados do substrato.
Os componentes eletrônicos são montados sobre essa superfície, e as trilhas de cobre fazem a conexão elétrica entre eles. Por possuir apenas um lado condutor, o roteamento das trilhas é mais limitado, o que restringe sua aplicação a circuitos de menor complexidade.
Apesar dessa limitação, o PCB de face única continua sendo amplamente utilizado na indústria devido ao baixo custo de fabricação e à facilidade de produção em larga escala.
PCB rígido de dupla face
O PCB rígido de dupla face representa uma evolução natural em relação à placa de face única. Nesse caso, as camadas de cobre estão presentes em ambos os lados da placa, permitindo maior flexibilidade no desenho do circuito.
Para que as duas faces do circuito possam se comunicar eletricamente, são utilizados furos metalizados chamados vias, que conectam as trilhas condutoras entre as duas camadas.
Essa configuração permite aumentar significativamente a densidade de componentes e melhorar o aproveitamento da área da placa, tornando o PCB rígido de dupla face adequado para projetos mais complexos.
PCB rígido multicamadas
Quando o projeto eletrônico exige alta densidade de componentes ou circuitos mais sofisticados, entra em cena o PCB rígido multicamadas.
Nesse tipo de placa, várias camadas condutoras são empilhadas e separadas por materiais isolantes, formando uma estrutura tridimensional de circuitos. Dependendo da aplicação, essas placas podem possuir quatro, seis, oito ou até dezenas de camadas condutoras.
Essa arquitetura permite reduzir o tamanho do circuito, melhorar a integridade dos sinais elétricos e minimizar interferências eletromagnéticas. Além disso, a organização em múltiplas camadas possibilita o roteamento de circuitos muito mais complexos.
Quais são as aplicações do PCB rígido?
Embora o PCB rígido seja amplamente utilizado em diversos setores da eletrônica, como equipamentos industriais, telecomunicações e dispositivos de consumo, ele também desempenha um papel fundamental no funcionamento de sistemas modernos de iluminação. Nas luminárias LED, essas placas são responsáveis por suportar os componentes eletrônicos, distribuir energia e garantir estabilidade no funcionamento dos circuitos.
No setor de iluminação, os PCBs rígidos aparecem em diferentes aplicações, como iluminação automotiva, presente em faróis, lanternas traseiras e luzes internas de veículos, iluminação pública e urbana, utilizada em luminárias de ruas e rodovias, e também em iluminação residencial e comercial, incluindo lâmpadas LED, tubos, painéis de luz e sistemas decorativos.
